ГИДРАВЛИЧЕСКИЙ ВЕРТИКАЛЬНО-ГИБОЧНЫЙ ПРЕСС WEH 63/2500


Заявка на товар от 1 720 720 руб.

Поставщик: МЕТАЛСТАН

Краткое описание: Пресс для гибки листового металла с рабочей длиной до 2,5 метров и толщиной до 3 мм.

Краткие характеристики: Пресс для гибки листового металла с рабочей длиной до 2,5 метров и толщиной до 3 мм.

Полное описание


Гидравлические листогибочные прессы WEHKГидравлические листогибочные пресса SMD. Серия WEH

Пресс оснащен жестким соединением двух силовых гидроцилиндров для синхронизации их работы (трубчатая траверса). Эта схема применяется всеми мировыми производителями листогибочных прессов и является недорогим и надежным вариантом для выполнения несложных гибов. ЧПУ венчающие конструкцию прессов этой серии имеют экран с цифровой индикацией и 2 (возможно 3) управляемых параметра.

Основные преимущества:

  • Пресса оснащены контроллером ESTUN E200;
  • Имеют две оси управления — ось Y (опускание ножа) и ось X (перемещение заднего упора);
  • Жесткая рама в основе конструкции, сваренная из стальных плит и прошедшая термическую обработку;
  • Сильные гидроцилиндры и надёжная гидравлическая система с компонентами от немецкой компании Rexroth, позволяют производить гибку с высокой скоростью

Стандартная комплектиция

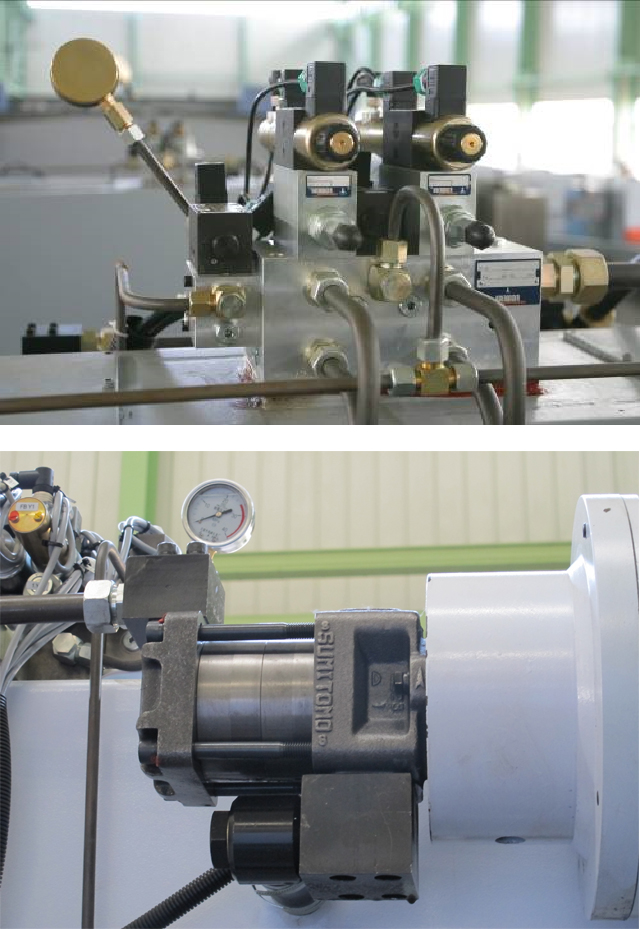

Гидравлические листогибочные пресса SMD. Серия WEH, гидравлическая система rexroth (германия) включая блок клапанов давления, блок клапанов подачи, малошумный масляной насос

Гидравлическая система: Rexroth, (Германия) включая блок клапанов давления, блок клапанов подачи, малошумный масляной насос .


Гидравлические листогибочные пресса SMD. Серия WEH, контроллер estun e10

Контроллер ESTUN E10

  • Отображение в двух 6-ти разрядных индикаторах;
  • Положение заднего упора, с точностью 0,1мм;
  • Реле времени;
  • Изменение системы измерения дюйма/мм.

Гидравлические листогибочные пресса SMD. Серия WEH, перемещение по осям: по оси x 500 мм. упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними;

Изменение (перемещение) по осям: по оси X 500 мм. Упор имеет два ублока, регулируемых по высоте и расстоянию между ними;


Гидравлические листогибочные пресса SMD. Серия WEH, пресс комплектуется набором гибочного инструмента с системой крепления amada-promecam (прямой пуансон, многоручьевая матрица), оснащен комплектом механических зажимов;

Пресс комплектуется инструментом пуансон-матрица и  системой крепления Amada-Promecam, оснащен комплектом механических зажимов;

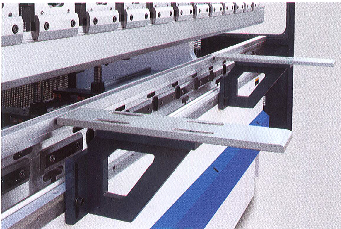

Гидравлические листогибочные пресса SMD. Серия WEH, Две передние поддерживающие опоры

Тыловые опоры поддержки 2 шт

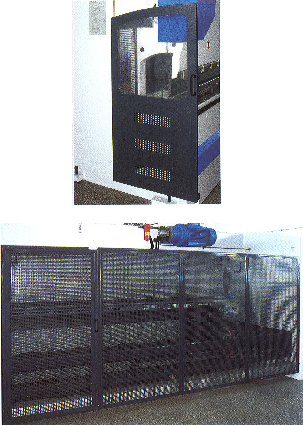

Гидравлические листогибочные пресса SMD. Серия WEH, Боковое защитное ограждение с двух сторон и заднее защитное ограждение

Боковые защитные ограждения

Педаль управления

Инструкция по эксплуатации и обслуживанию станка

Набор инструмента для обслуживания

Шестигранник для установки инструмента



Доп опции:

  • Спец. инструмент;
  • Изменение хода заднего упора;
  • Быстрыйо зажим инструмента;
  • Компенсации прогиба.

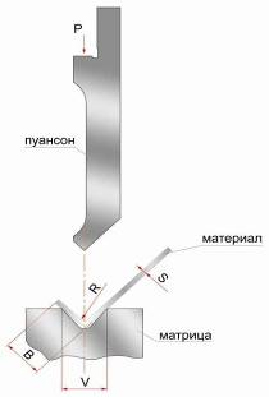

Таблица определения усилия гибочного пресса

В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью σ=450 Н/мм2 (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

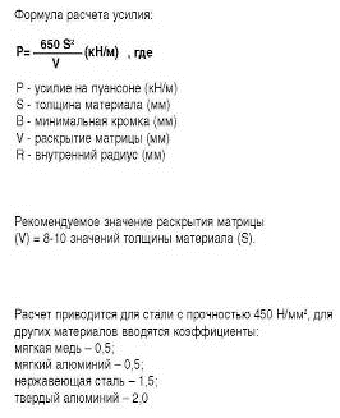

Гидравлические листогибочные пресса SMD. Серия WEH, формула расчета усилия Гидравлические листогибочные пресса SMD. Серия WEH, формула расчета усилия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ

Модификации WEH110/4100 WEH160/3100 WEH160/4100 WEH220/3100 WEH220/4100
Управление УЦИ УЦИ УЦИ УЦИ УЦИ
Максимальное усилие 110 т 160 т 160 т 220 т 220 т
Рабочая длина стола 4100 мм 3100 мм 4100 мм 3100 мм 4100 мм
Глубина  зева 350 мм 350 мм 350 мм 410 мм 410 мм
Расстояние между колоннами 3600 мм 2600 мм 3600 мм 2600 мм 3600 мм
Расстояние между столом и траверсой 420 мм 450 мм 450 мм 450 мм 450 мм
Скорость опускания траверсы 100 мм/сек 100 мм/сек 100 мм/сек 90 мм/сек 90 мм/сек
Рабочая скорость 10 мм/сек 8,5 мм/сек 8,5 мм/сек 7 мм/сек 7 мм/сек
Скорость подъема  траверсы 85 мм/сек 95 мм/сек 95 мм/сек 85 мм/сек 85 мм/сек
Ход траверсы 150 мм 160 мм 160 мм 160 мм 160 мм
Объем бака 550 л 400 л 550 л 400 л 550 л
Ход упоров по оси Х 500 мм 500 мм 500 мм 500 мм 500 мм
Скорость перемещения упоров по оси Х 300 мм/сек 300 мм/сек 300 мм/сек 300 мм/сек 300 мм/сек
Мощность двигателя 7,5 кВт 11 кВт 11 кВт 15 кВт 15 кВт
Длина  4360 мм 3360 мм 4360 мм 3380 мм 4360 мм
Ширина  1630 мм 1840 мм 1840 мм 1970 мм 1970 мм
Высота  2580 мм 2670 мм 2670 мм 2760 мм 2860 мм
Вес станка 8700 кг 10100 кг 11800 кг 12000 кг 14500 кг



Модификации WEH250/3100 WEH250/4100 WEH300/3100 WEH300/4100
Управление УЦИ УЦИ УЦИ УЦИ
Максимальное усилие 250 т 250 т 300 т 300 т
Длина рабочего стола 3100 мм 4100 мм 3100 мм 4100 мм
Глубина зева 410 мм 410 мм 410 мм 410 мм
Расстояние между колоннами 2600 мм 3600 мм 2600 мм 3600 мм
Расстояние между столом и траверсой 560 мм 560 мм 560 мм 560 мм
Скорость опускания верхней траверсы 100 мм/сек 100 мм/сек 90 мм/сек 90 мм/сек
Рабочая скорость 9,5 мм/сек 9,5 мм/сек 9 мм/сек 9 мм/сек
Скорость подъема верхней траверсы 125 мм/сек 125 мм/сек 120 мм/сек 120 мм/сек
Ход траверсы 250 мм 250 мм 250 мм 250 мм
Объем масляного бака 620 л 850 л 620 л 850 л
Ход упоров по оси Х 500 мм 500 мм 500 мм 500 мм
Скорость перемещения упоров по оси Х 300 мм/сек 300 мм/сек 300 мм/сек 300 мм/сек
Мощность главного двигателя 18,5 кВт 18,5 кВт 22 кВт 18,5 кВт
Длина станка 3380 мм 4220 мм 3390 мм 4230 мм
Ширина станка 1925 мм 1925 мм 2190 мм 2190 мм
Высота станка 3160 мм 3160 мм 3210 мм 3210 мм
Вес станка 15040 кг 17740 кг 18100 кг 21000 кг
